에어컨 전선 연장 방법 셀프 가이드

❄️ 에어컨 전선 연장, 그냥 꼬아서 감으면 화재 위험! 안전한 슬리브 압착 연장법 총정리

에어컨을 이사 후 새로 설치하거나 위치를 옮길 때, 전용 콘센트나 실외기까지의 거리가 멀어 전선 길이가 모자라는 경우가 자주 발생합니다.

하지만 에어컨은 순간 소비 전력이 2,000W~3,000W 이상 올라가는 대표적인 고용량 대형 가전입니다. 일반 가전제품처럼 전선을 단순히 손으로 꼬아 절연 테이프만 대충 감아두면, 접촉 저항으로 인해 붉게 달아오르며 전선 융해 및 화재 사고로 직결될 수 있습니다.

모두집수리에서 안전 기준에 맞춘 ‘에어컨 전선(전원선/신호선/CV 전선) 연장 노하우 및 안전 수칙’을 알기 쉽게 알려드립니다!

🚨 [필독] 에어컨 전선 연장 시 절대 하지 말아야 할 3가지

  1. 손으로만 꼬아서 절연 테이프 감기: 시간이 지나면서 유격이 생기고 접촉 불량으로 인한 과열 및 화재의 1위 원인이 됩니다.
  2. 규격보다 얇은 전선 사용하기: 에어컨 소비 전력에 못 미치는 얇은 전선(1.5sq 이하)을 쓰면 전선 자체가 과열되어 타버립니다.
  3. 슬리브 압착 없이 말아놓기: 스크류 커넥터나 단순 꼬임은 당기는 힘이나 진동에 풀릴 위험이 있습니다.

🛠️ 준비물 체크리스트

작업 전 규격에 알맞은 자재와 전용 도구를 준비합니다.

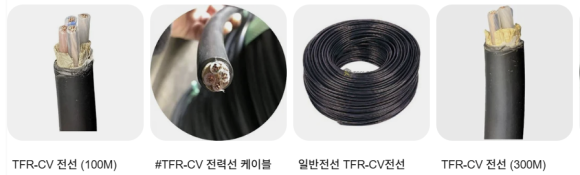

  • 에어컨 전용 규격 전선 (CV 또는 VCTF 2.5sq~4.0sq 이상 추천 / 에어컨 용량에 맞춰 선택)
  • 슬리브 단자(슬리브 튜브) (전선 굵기에 맞는 B형 슬리브 또는 압착 수축 슬리브)
  • 압착 플라이어(압착기) (일반 펜치보다 압착 렌치 사용 권장)
  • 열수축 튜브 (전선 단수별 1차 절연 및 전체 2차 외피 보호용)
  • 와이어 스트리퍼 / 니퍼 (전선 피복 제거용)
  • 열풍기 또는 라이터 (수축 튜브 가열용)
  • 전기 절연 테이프 & 자기융착 방수 테이프

⚡ 안전을 위한 메인 차단기 내려 전원 차단하기

전기 작업의 시작과 끝은 안전입니다.

  • 실외기 및 실내기 전원 코드를 뽑고, 두꺼비집(배전반)에서 에어컨 전용 차단기 및 메인 차단기를 반드시 내립니다.
  • 검전기나 테스터기가 있다면 전류가 흐르지 않는지 최종 확인 후 작업을 시작합니다.

✂️ 전선 피복 벗기기 및 수축 튜브 미리 끼우기

  1. 외피 피복 벗기기: 연장할 기존 전선과 새 전선의 겉 피복을 약 5~7cm 정도 깔끔하게 벗겨냅니다.
  2. 수축 튜브 먼저 끼우기: 전선을 연결하기 전에 굵은 전체 외피용 수축 튜브 1개와 각 심선(가닥)에 씌울 작은 수축 튜브들을 전선 안쪽으로 미리 통과시켜 놓습니다. (연결을 다 한 뒤에는 수축 튜브를 넣을 수 없으니 반드시 먼저 끼워두어야 합니다!)
  3. 심선 피복 벗기기: 내부 심선 전선의 피복을 슬리브 길이(약 1~1.5cm)에 맞추어 와이어 스트리퍼로 벗겨냅니다.

🔗 슬리브 단자 압착을 통한 강한 체결 (핵심 작업!)

전선끼리 전기 통전이 완전하게 이루어지도록 구리 슬리브를 이용해 강하게 압착합니다.

  1. 슬리브 꽂기: 벗겨낸 두 전선의 구리선 끝을 1:1로 맞닿게 슬리브 단자 안으로 깊숙이 꽂아 넣습니다.
  2. 압착기로 찍기: 전용 압착 플라이어를 사용하여 슬리브 중앙과 양 끝을 2~3회 강력하게 찍어 찌그러트립니다.
  3. 인장력 테스트: 손으로 전선을 양쪽에서 세게 잡아당겨 보아 구리선이 조금도 흔들리거나 빠지지 않는지 확실하게 검증합니다.

🛡️ 열수축 튜브 & 이중 절연·방수 마감하기

  1. 1차 심선 절연: 미리 끼워두었던 작은 수축 튜브를 압착된 슬리브 위치로 이동시킨 후, 열풍기나 라이터 불꽃으로 열을 가해 전선에 밀착시킵니다.
  2. 자기융착 방수 테이프 감기: 실외기 쪽 전선이나 습기가 차는 환경이라면, 수축 튜브 위에 자기융착 테이프(고무 테이프)를 팽팽하게 늘려 감아 습기 침투를 완벽히 막아줍니다.
  3. 2차 전체 외피 마감: 미리 넣어둔 굵은 외피용 수축 튜브를 전선 연결부 전체 중앙에 맞추고 열을 가해 단단히 감싸줍니다. 그 위에 전기 절연 테이프를 시계 방향으로 꼼꼼히 감아 이중·삼중으로 절연 보호 조치를 마칩니다.

💡 에어컨 전선 연장 시 전문가 팁

💡 전선 굵기(SQ) 선택 노하우

벽걸이형 에어컨 (6~10평형): VCTF 1.5sq ~ 2.5sq 전선

스탠드형 / 2in1 에어컨 (16평형 이상): CV 또는 VCTF 2.5sq ~ 4.0sq 이상 전선 사용 권장

💡 전원선과 신호선 구분

실외기로 들어가는 **메인 전원선(고용량)**은 반드시 굵은 규격 전선으로 압착 연장해야 합니다.

실내기와 실외기를 연결하는 통신/신호선 역시 규격에 맞는 4선/2선 케이블을 사용해 동일하게 압착 마감해야 통신 에러(E101 등)를 예방할 수 있습니다.

에어컨 전선 연장은 전기 과열 위험이 따르는 작업이므로 규격 부품과 압착 도구를 사용하는 것이 무엇보다 중요합니다.
