비매립 NF힌지 설치 가이드

강화유리문 비매립 NF힌지(노출형 플로어 힌지) 셀프 시공 및 교체 가이드

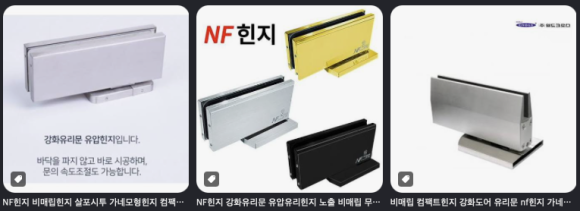

비매립 NF힌지(NF-H700, NF-900 등)는 기존 플로어 힌지처럼 바닥 콘크리트를 파내지 않고(무타공/노출형) 바닥면 위에 고정하여 시공하는 유압식 힌지입니다. 소음과 먼지가 적고 시공이 비교적 간단한 장점이 있습니다.

🛠 1. 준비물 체크리스트

  • NF힌지 세트 (바닥 베이스판, 힌지 본체, 상부 피봇, 바닥 홀판, 스테인리스 커버, 고정 나사)
  • 충전 임팩트 드라이버 / 해머드릴
  • 콘크리트 기리(비트) (바닥 타공용, 보통 6mm~8mm)
  • 칼블럭(앙카 플러그) & 칼블럭용 나사
  • 십자/일자 드라이버 및 육각렌치 세트
  • 수평계 및 줄자
  • 안전장갑 & 보호안경 (강화유리문 작업 시 안전 필수)

📋 2. 단계별 상세 시공 순서

1단계: 기존 문 해체 및 작업 공간 확보

  1. 기존 문이 달려 있다면 상부 피봇 축을 조정하여 강화유리문을 안전하게 탈거합니다. (유리문은 무게가 상당하므로 반드시 2인 1조로 작업하세요.)
  2. 기존 바닥 플레이트나 힌지를 제거하고 바닥의 먼지, 잔여물, 접착제 등을 깨끗이 청소합니다.

2단계: 상부 피봇(Pivot) 설치 및 수직선 맞추기

  1. 문틀 상단 중앙에 상부 피봇을 피스로 견고하게 고정합니다.
  2. 상부 피봇 축에서 추(다림줄)나 레이저 수평계를 내려 바닥의 정확한 하부 힌지 중심 위치를 표시합니다.
  • 주의: 상부 피봇과 하부 힌지의 중심축이 정확히 수직을 이루어야 문이 뻑뻑하지 않고 부드럽게 닫힙니다.

3단계: 바닥 베이스판 고정

  1. 표시한 위치에 NF힌지 하부 바닥 베이스판을 올립니다.
  2. 베이스판의 칼블럭 구멍 위치를 바닥(타일 또는 콘크리트)에 펜으로 표시합니다.
  3. 해머드릴로 바닥에 구멍을 뚫은 뒤, 칼블럭을 망치로 쳐서 넣습니다.
  4. 베이스판을 위치시키고 스크류 피스를 단단히 조여 바닥에 흔들림 없이 고정합니다.

4단계: 문 하부 및 NF힌지 본체 결합

  1. 강화유리문 하부의 가네모 부속(또는 H바)에 NF힌지 본체를 채웁니다.
  2. 볼트를 육각렌치나 드라이버로 유격 없이 짱짱하게 조여줍니다.

5단계: 도어 장착 및 위치 조정

  1. 2인 1조로 유리문을 들어 올립니다.
  2. 먼저 상부 피봇 핀을 유리문 상부 홀에 꽂아 맞춥니다.
  3. 하부 NF힌지를 바닥 베이스판 축에 맞춰 안착시킵니다.
  4. 문이 틀어지거나 문틀에 걸리지 않도록 힌지 측면의 좌우/전후 조정 볼트를 사용해 문과의 간격을 세밀하게 맞춥니다.

6단계: 속도 조절 (유압 밸브 설정)

NF힌지 본체 측면/상단에는 문이 닫히는 속도를 제어하는 1차, 2차 조절 밸브(일자 나사 형태)가 있습니다.

  • 1차 속도 밸브 (90도~30도 구역): 문이 닫히기 시작하는 전체적인 속도를 조절합니다.
  • 2차 속도 밸브 (30도~0도 구역): 문이 완전히 닫히기 직전의 감속 속도를 조절합니다. (손 끼임 및 충격 방지)
  • 조절 방법:
  • 시계 방향으로 돌리면 속도가 천천히 닫힙니다.
  • 반시계 방향으로 돌리면 속도가 빠르게 닫힙니다.
  • 주의: 밸브를 너무 많이 풀면 유압 오일이 누수되어 고장 날 수 있으므로 조금씩(1/4바퀴씩) 돌리며 테스트하세요.

7단계: 바닥 홀판 설치 및 커버 마감

  1. 문이 닫힐 때 하부 잠금장치(데드볼트/락)가 걸리는 바닥 홀판(스토퍼판)을 바닥에 고정합니다.
  2. 문이 이상 없이 정상 개폐되고 정위치(0도)에 멈추는지 최종 확인합니다.
  3. NF힌지 겉면에 스테인리스 보호 커버를 씌우고 측면 고정 나사를 조여 마감합니다.
https://youtube.com/watch?v=p_pit75GdRs%3Ffeature%3Doembed

💡 성공 시공을 위한 핵심 팁

  1. 2인 1조 필수: 강화유리문은 최소 30kg~60kg 이상 나가므로 혼자 작업 시 유리 파손이나 부상의 위험이 큽니다.
  2. 수직 수평 유지: 상하부 축이 맞지 않으면 힌지에 무리가 가해져 유압 오일이 빨리 새고 수명이 단축됩니다.
  3. 바닥 타공 시 주의: 타일 바닥인 경우 일반 드릴 모드로 타일을 먼저 뚫은 후, 콘크리트 부위에서 해머 모드로 전환해야 타일 깨짐을 방지할 수 있습니다.
