[정밀측정] 버니어캘리퍼스 사용법 및 눈금 읽는 법 완벽 정리
안녕하세요! 오늘은 기계 공학이나 DIY 작업에서 없어서는 안 될 필수 측정 도구, 버니어캘리퍼스(Vernier Calipers) 사용법에 대해 알아보겠습니다.
0.1mm, 심지어 0.05mm 단위까지 측정할 수 있는 이 도구는 처음에 눈금 읽기가 조금 생소할 수 있지만, 원리만 알면 아주 간단합니다.
1. 버니어캘리퍼스 각 부분의 명칭
정확한 사용을 위해 각 부위가 무엇을 측정하는지 알아야 합니다.
- 외측 조(Outside Jaws): 물체의 바깥지름(외경)이나 두께를 측정합니다.
- 내측 조(Inside Jaws): 구멍의 안지름(내경)을 측정합니다.
- 깊이 바(Depth Bar): 홈이나 구멍의 깊이를 측정합니다.
- 어미자(Main Scale): mm 단위의 큰 눈금이 적힌 몸체입니다.
- 아들자(Vernier Scale): 슬라이드 부분에 있는 정밀 측정용 눈금입니다.
- 고정 나사: 측정한 수치를 유지하기 위해 슬라이더를 고정합니다.
2. 상황별 측정 방법
① 외경 측정 (두께, 지름)
물체를 외측 조 사이에 끼웁니다. 이때 물체가 조의 안쪽 깊숙이 수평하게 닿도록 해야 오차가 없습니다.
② 내경 측정 (구멍 안지름)
내측 조를 구멍 안에 넣고, 조를 최대한 벌려 벽면에 밀착시킵니다. 조가 기울어지지 않도록 주의하세요.
③ 깊이 측정
본체 끝면을 측정하려는 물체의 입구에 대고, 깊이 바를 끝까지 밀어 넣어 바닥에 닿게 합니다.
3. [핵심] 눈금 읽는 방법 (0.05mm 단위 기준)
가장 중요한 부분입니다. 눈금은 **’어미자’**와 ‘아들자’ 두 단계를 합쳐서 읽습니다.
- 어미자 읽기 (정수 부분): 아들자의 ‘0’ 눈금이 어미자의 어디에 위치해 있는지 확인합니다. 예: 아들자 0이 어미자의 12mm와 13mm 사이에 있다면, 일단 12mm입니다.
- 아들자 읽기 (소수 부분): 어미자의 눈금과 아들자의 눈금이 일직선으로 딱 맞닿는 지점을 찾습니다. 예: 아들자의 ‘7’ 눈금이 어미자의 어떤 눈금과 일직선이 되었다면, 이는 0.70mm를 의미합니다.
- 최종 합산: 어미자 수치 + 아들자 수치 = 최종값 12mm + 0.70mm = 12.70mm
4. 사용 시 주의사항 및 관리법
- 영점 확인: 측정 전 조를 꽉 다물었을 때 0점이 맞는지 확인하세요. 이물질이 있으면 오차가 생깁니다.
- 과도한 힘 금지: 너무 세게 밀면 유격 때문에 실제보다 작게 측정될 수 있습니다. 부드럽게 멈추는 지점까지만 밀어주세요.
- 보관: 사용 후에는 부드러운 천으로 닦고 오일을 살짝 발라 녹을 방지한 뒤 케이스에 보관하세요. 고정 나사는 살짝 풀어두는 것이 좋습니다.
💡 팁: 디지털 캘리퍼스가 편하긴 하지만…

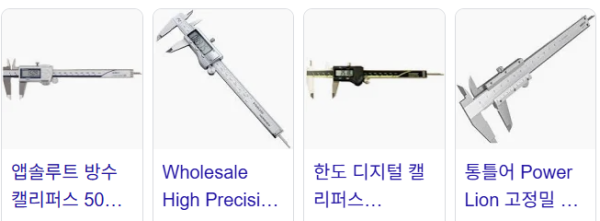

요즘은 LCD 화면으로 수치가 바로 나오는 디지털 캘리퍼스를 많이 씁니다. 하지만 배터리가 없거나 현장의 거친 환경에서는 아날로그 방식인 버니어캘리퍼스가 훨씬 신뢰도가 높습니다. 정밀 측정의 기본기를 익히고 싶다면 꼭 아날로그 읽는 법을 숙지해 보세요!
