[모두집수리] 보일러 틀어도 ‘이 방’만 추울 때! ‘구동기’ 교체 방법
안녕하세요! 우리 집의 균일한 따뜻함을 찾아드리는 모두집수리입니다.
“보일러를 틀어도 거실은 뜨거운데, 왜 안방은 얼음장 같죠?” “각방 온도조절기를 아무리 올려도 방이 데워지질 않아요.”
이런 ‘난방 편차’ 문제로 골머리를 앓고 계신가요? 보일러 배관 청소를 해도 해결되지 않는다면, 범인은 바로 싱크대 밑이나 보일러실에 숨어있는 **’보일러 구동기(액추에이터)’**일 확률이 높습니다!
STEP 1. ‘보일러 구동기’, 대체 뭔가요?
보일러 분배기를 보면 각방 배관마다 밸브 위에 꽂혀있는 작은 깡통 같은 부품이 보일 겁니다. 이것이 ‘구동기’입니다.
- 역할: 각방의 온도조절기와 연결되어, 설정 온도에 맞춰 해당 방의 난방수 밸브를 ‘열어주거나(난방 시작)’ ‘닫아주는(난방 중지)’ 자동 스위치 역할을 합니다.
- 고장 증상: 이 구동기가 고장 나면, 온도조절기에서 “난방해!”라고 신호를 보내도 밸브를 열어주지 못합니다. 결국 그 방으로는 뜨거운 난방수가 흐르지 못해 ‘냉골’이 되는 것이죠.

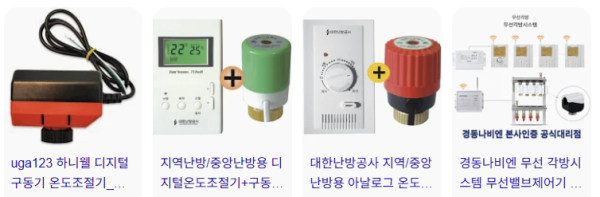

[각종 구동기 이미지]
STEP 2. 구동기 고장, 셀프로 진단하기
- 문제가 되는 방의 온도조절기를 켜고, 설정 온도를 현재 온도보다 훨씬 높게 설정합니다.
- 분배기로 가서 해당 방의 구동기를 찾아 손으로 만져봅니다. (열선 방식의 경우, 작동 시 미지근한 열이 느껴져야 합니다.)
- 구동기 상단이나 측면의 ‘작동 표시창’을 확인합니다. (제품마다 다름) 밸브가 열리면 표시창의 색이 변하거나 핀이 올라오는 등 시각적인 변화가 있어야 합니다.
- 아무런 변화도, 열감도 없다면 구동기 고장을 의심할 수 있습니다.
STEP 3. 셀프 교체, 이것만은 알고 시작하세요!
※ 경고: 이 작업은 전기를 다룹니다! ※ 비록 저전압(24V)을 사용하는 경우가 많지만, 전선 연결이 필요한 작업입니다. 감전이나 합선의 위험이 있으니, 반드시 보일러 전원을 끄고, 가급적이면 집 전체 차단기를 내리고 작업하세요. 자신이 없다면 무조건 전문가를 호출해야 합니다.
✅ 필수 준비물
- 새 구동기: 가장 중요! 기존에 설치된 제품과 **’완벽하게 동일한 제품’**으로 구매해야 합니다. (제조사, 전압(V), 2선식/3선식/4선식 등) 구매 전, 반드시 기존 구동기 사진을 찍어 철물점이나 온라인에서 비교하세요.
- 작은 드라이버, 펜치(니퍼)
- 휴대폰 (사진 촬영용)
STEP 4. 구동기 교체 실전 (분해)
- 전원 차단: 보일러 전원 코드 뽑기! 메인 차단기 내리기!
- 배선 확인 (사진 촬영): 고장 난 구동기의 전선이 어디에 연결되어 있는지 확인합니다. 보통 ‘구동기 제어함’이나 분배기 옆 단자대에 연결되어 있습니다. 연결된 위치를 까먹지 않도록 반드시 휴대폰으로 사진을 찍어둡니다. (예: 빨간선은 1번, 파란선은 2번)
- 전선 분리: 드라이버를 이용해 단자대에서 구동기 전선을 풀어 분리합니다.
- 구동기 분리: 구동기는 보통 밸브에 ‘클립’이나 ‘너트’ 방식으로 고정되어 있습니다.
- 클립형: 구동기 하단의 버튼을 누르거나 클립을 제치면서 위로 쑥 뽑아냅니다.
- 너트형: 큰 플라스틱 너트를 손이나 공구로 돌려서 풀어냅니다.
STEP 5. 새 구동기 설치 (조립)
조립은 분해의 역순입니다!
- 밸브 핀 확인: 구동기를 떼어낸 자리에 쇠로 된 ‘밸브 핀’이 보입니다. 이 핀을 손가락으로 꾹 눌러보세요. 부드럽게 눌렸다가 ‘용수철처럼’ 바로 튀어 올라와야 정상입니다. 만약 핀이 고착되어 움직이지 않는다면 구동기를 바꿔도 소용없습니다. (이 경우 밸브 교체가 필요)
- 새 구동기 장착: 밸브 핀과 새 구동기의 중심을 잘 맞춰 그대로 ‘딸깍’ 소리가 날 때까지 눌러 끼우거나, 너트를 돌려 단단히 잠급니다.
- 전선 연결: 아까 찍어둔 사진을 보면서 새 구동기의 전선을 원래 위치에 정확하게 연결합니다. (선이 바뀌면 작동하지 않거나 합선될 수 있습니다!)
STEP 6. 최종 테스트
- 전원 켜기: 메인 차단기를 올리고, 보일러 전원을 다시 켭니다.
- 온도조절기 작동: 해당 방의 온도조절기를 켜고, 온도를 높여 난방 신호를 보냅니다.
- 기다림: 구동기는 대부분 ‘열선’을 데워 밸브를 천천히 여는 방식이라, 신호를 받아도 작동까지 3~5분 정도 시간이 걸립니다.
- 작동 확인: 잠시 후, 새 구동기의 작동 표시창에 변화가 생기는지, 혹은 해당 배관에 따뜻한 온기가 돌기 시작하는지 확인합니다.
따뜻한 온기가 느껴진다면, 셀프 수리 성공입니다!
전문가의 도움이 필요하다면
“전선 색깔이 너무 많아서 헷갈려요.” “핀이 고착돼서 안 움직여요.” “똑같은 부품을 못 찾겠어요.”
보일러 관련 작업은 언제나 변수가 많고, 잘못 건드리면 난방 전체가 마비될 수 있습니다. 조금이라도 망설여진다면, 고민하지 말고 저희 모두집수리에 연락 주세요.
정확한 진단과 깔끔한 시공으로, 올겨울 모든 방이 골고루 따뜻해지도록 만들어 드리겠습니다!
