[모두집수리] 비디오폰 셀프 교체? ‘이것’ 모르면 절대 도전 금지!
안녕하세요! 우리 집의 모든 것을 책임지는 모두집수리입니다.
최근 현관의 낡은 인터콤을 선명한 화질의 새 비디오폰으로 교체하려는 분들이 많으신데요. 제품만 사서 직접 설치하려다, 벽에서 나온 수많은 전선 가닥을 보고 그대로 뚜껑을 덮은 경험, 있으신가요?
비디오폰 교체는 전등 교체와는 비교할 수 없는, 셀프 집수리 DIY의 ‘최종 보스’ 격입니다.
※ 강력 경고 ※ 이 작업은 매우 위험합니다. 전선을 잘못 연결할 경우,
- 새 비디오폰 기기(모니터, 현관 카메라)가 즉시 타버립니다. (A/S 불가)
- 220V 전기에 감전될 수 있습니다.
- (가장 심각) 아파트 등 공동주택의 경우, 전체 인터콤 시스템을 마비시켜 이웃집까지 피해를 줄 수 있습니다.
조금이라도 자신이 없다면, 이 글을 읽는 것을 멈추고 즉시 전문가를 부르시는 것을 강력히 권장합니다. 그럼에도 도전하시는 분들을 위해, 최소한의 안전 가이드를 알려드립니다.
STEP 0. 가장 중요! 우리 집 시스템 확인하기 (아날로그 vs 디지털)
전선을 연결하기 전, 우리 집이 ‘아날로그 방식’인지 ‘디지털 방식(BUS 방식)’인지 반드시 알아내야 합니다. 두 방식은 배선 자체가 완전히 다릅니다.
- 아날로그 방식 (주로 빌라, 다세대, 오래된 주택)
- 경비실 연결 없이, 1:1로 현관 초인종과 모니터만 연결된 경우가 많습니다.
- 벽에서 나온 선이 4가닥 (음성, 영상, 전원, GND)을 기본으로 합니다.
- 디지털(BUS) 방식 (주로 아파트, 신축 빌라, 오피스텔)
- 경비실, 공동 현관 로비폰과 연결되어 있습니다.
- 단 2가닥의 선으로 통신과 전원을 모두 해결하는 경우가 많습니다. (극성 +/- 구분이 중요!)
✅ 확인 방법
- 관리사무소에 문의: “저희 아파트 비디오폰 방식이 뭔가요?”라고 묻는 것이 가장 빠르고 정확합니다.
- 기존 모델명 확인: 낡은 인터콤의 모델명을 인터넷에 검색해 보면 방식을 알 수 있습니다.

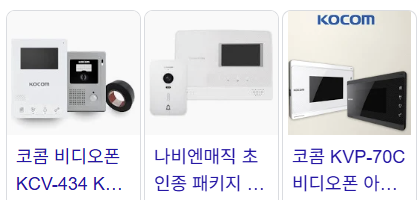

[비디오폰 이미지]
STEP 1. 안전 최우선! 전원 완벽 차단
비디오폰에는 두 종류의 전기가 들어옵니다. 둘 다 차단해야 합니다.
- 220V 전원: 모니터 본체에 전기를 공급합니다. 두꺼비집(분전함)의 ‘전등’ 또는 ‘전열’ 차단기를 반드시 내립니다. (어느 것인지 헷갈리면 메인 차단기를 내리세요!)
- 통신 전원: 경비실이나 공동 현관에서 오는 DC(직류) 전원입니다. 이것도 무시하면 안 됩니다.
STEP 2-A. 아날로그 (4선식) 연결 방법
벽에서 나온 선 중 4가닥의 핵심 선을 찾아 새 모니터에 연결합니다.
- 일반적인 4선 색상 규격 (제조사마다 다를 수 있음!)
- 적색 (+): 전원 (12V)
- 청색 (-): GND (공통)
- 황색: 영상 (Video)
- 백색: 음성 (Audio)
새 비디오폰 모니터 뒷면의 단자에도 ‘전원’, ‘GND’, ‘영상’, ‘음성’이라고 쓰여있습니다. 여기에 맞춰 1:1로 연결합니다.
STEP 2-B. 디지털 (BUS) 연결 방법
가장 위험하고 신중해야 하는 단계입니다. 아파트마다, 제조사(코콤, 코맥스, 삼성 등)마다 방식이 다릅니다.
- 벽에서 나온 2가닥의 ‘통신’ 또는 ‘BUS’ 라인을 찾습니다.
- 새 모니터의 ‘BUS’ 단자에 연결합니다.
- 극성(+ / -)을 맞춰야 하는 경우가 많습니다. 바뀌면 경비실과 통신이 안 되거나, 최악의 경우 라인 전체가 먹통이 될 수 있습니다.
- 유일한 정답은 ‘새 비디오폰의 설치 설명서’와 ‘관리사무소의 안내’ 뿐입니다. 절대 추측으로 연결하지 마세요.
STEP 3. 나머지 선들 연결하기
- 220V 전원 연결:
- 벽에서 나온 2가닥의 두꺼운 선(주로 검은색, 흰색 또는 파란색, 갈색)이 220V AC 전원입니다.
- 새 모니터의 ‘220V’ 또는 ‘POWER’라고 적힌 전원 단자에 연결합니다.
- 경고! 이 220V 선을 STEP 2의 통신 단자에 꽂는 순간, 모니터는 즉시 사망합니다.
2. 현관 초인종(카메라) 연결:
- 현관문 밖의 초인종 카메라에서 오는 선들(아날로그 4가닥, 디지털 2가닥 등)을 모니터의 ‘현관 카메라’ 단자에 연결합니다. 이 또한 설명서를 보고 정확히 연결해야 합니다.
전문가의 도움이 절실히 필요한 이유
벽을 열었을 때, 위에서 설명한 것과 달리 8가닥, 10가닥의 알 수 없는 선들이 뭉쳐있다면, 그건 **’절대 스스로 하지 말라’**는 신호입니다.
비디오폰 설치 비용 몇만 원을 아끼려다, 수십만 원짜리 기기를 태워 먹고, 아파트 전체 라인 복구 비용까지 물어주는 최악의 상황을 맞이할 수 있습니다.
