스위치 증설, 천장 속으로 전선 숨기는 전문가 팁
안녕하세요! 우리 집의 숨은 문제까지 해결하는 모두집수리입니다.
지난 ‘1구 스위치를 2구로 바꾸기’ 가이드를 보시고 많은 분들이 도전을 하셨는데요, “스위치를 열어보니 전선이 딱 두 가닥밖에 없어요!”라며 안타깝게 발걸음을 돌리신 분들이 계셨습니다.
맞습니다. 스위치 박스 안에 필요한 전선이 없다면 단순히 스위치만 교체해서는 조명을 분리할 수 없습니다. 하지만 방법이 없는 것은 아닙니다! 오늘은 약간의 난이도가 있지만, 성공하면 큰 보람을 느낄 수 있는 **’전등에서 스위치로 전선 증설하는 법’**을 알려드리겠습니다.
※ 경고: 이 작업은 전기를 다루는 고난이도 작업입니다. 전기에 대한 이해가 부족하거나 조금이라도 자신이 없다면, 절대 무리하지 마시고 반드시 전문가의 도움을 받으시기 바랍니다.
STEP 0. 안전을 위한 최종 점검 & 준비물
이번 작업은 단순히 ‘전등’ 차단기만 내리는 것으로는 부족합니다. 혹시 모를 안전사고를 완벽히 차단하기 위해 집 전체 전기를 제어하는 ‘메인 차단기’를 내리고 작업을 시작하는 것을 강력히 권장합니다.
✅ 필수 준비물
- 새 전선: 증설할 길이보다 넉넉하게 준비
- 요비선 (와이어 피쉬 테이프): 전선을 관 안으로 밀어 넣는 도구
- 와이어 스트리퍼, 펜치, 절연 테이프
- 작업용 장갑, 드라이버
STEP 1. 기존 배선 구조 파악하기
먼저 천장 조명을 떼어내고, 기존 배선이 어떻게 되어 있는지 확인해야 합니다. 보통 전선 2가닥만 있는 경우는 아래와 같습니다.
- 천장: 전기가 들어오는 전원선(+, -) 2가닥이 있습니다.
- 스위치: 천장의 전원선 중 한 가닥이 내려왔다가 다시 올라가 조명으로 연결됩니다.
- 문제점: 스위치 박스에는 오직 ‘하나의 조명’을 켜고 끄기 위한 선만 존재하므로, 다른 조명을 제어할 추가 선이 없는 상태입니다.

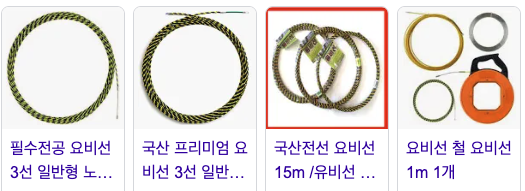

[요비선 이미지]
STEP 2. ‘요비선’으로 새로운 길 만들기
이제 천장과 스위치 박스 사이에 새로운 전선이 지나갈 길을 만들어야 합니다.
- 전등 탈거: (차단기 내린 상태에서!) 천장의 조명을 완전히 탈거하여 전선이 나오는 구멍과 내부 공간을 확인합니다.
- 요비선 투입: 스위치 박스 쪽 구멍으로 요비선의 끝을 밀어 넣고, 천장 전등 구멍 쪽을 향해 조심스럽게 밀어 올립니다. (※ 벽 내부 구조에 따라 한 번에 성공하지 못할 수도 있습니다. 인내심이 필요합니다!)
- 전선 연결: 천장 구멍으로 요비선 끝이 보이면, 새로 준비한 전선을 요비선 끝 고리에 단단히 묶고 절연 테이프로 감아 빠지지 않게 합니다.
- 전선 당기기: 스위치 박스 쪽에서 요비선을 다시 살살 잡아당겨, 새 전선이 벽 내부를 통해 스위치 박스까지 무사히 도착하도록 합니다. 양쪽에 여유 길이를 충분히 남겨두고 전선을 자릅니다.
STEP 3. 천장 배선 작업 (가장 중요!)
이제 새로 추가된 전선을 포함하여, 2개의 조명을 각각 제어할 수 있도록 연결해야 합니다.
- 공통선 연결: 천장에서 내려오는 2가닥의 메인 전원선 중, **한 가닥(보통 +, 활선)**을 스위치로 내려가는 **’공통 전원선’**으로 지정하여 연결합니다.
- 조명선 연결: 스위치에서 올라오는 **2가닥의 선(기존 선+새로운 선)**을 각각 ‘조명 1’, ‘조명 2’의 전원 단자에 연결합니다.
- 중성선 연결: 천장의 메인 전원선 중 남은 **한 가닥(-, 중성선)**을 ‘조명 1’과 ‘조명 2’의 남은 단자에 함께 연결(점프)합니다.
STEP 4. 2구 스위치 연결 및 마무리
천장 작업이 끝났다면 스위치 연결은 간단합니다.
- 천장에서 내려온 **’공통 전원선’**을 2구 스위치의 ‘공통’ 단자에 꽂습니다.
- 각각의 조명으로 올라가는 **’조명선 1′, ‘조명선 2’**를 스위치의 남은 단자에 각각 꽂습니다.
- 스위치를 벽에 고정하고 커버를 닫은 뒤, 메인 차단기를 올리고 2개의 스위치가 각각의 조명을 제어하는지 테스트합니다.
전문가의 도움이 필요하다면
설명을 봐도 이해가 어렵거나, 요비선이 벽에 걸려 들어가지 않는 등 예상치 못한 문제에 부딪혔다면 절대 무리하지 마세요. 잘못된 전기 작업은 화재의 원인이 될 수 있습니다. 그럴 땐 언제든 저희 모두집수리를 호출해 주세요. 안전하고 완벽한 전기 시공을 약속드립니다.
